雙玻、半片、疊瓦 哪種光伏組件發電量更高？

       盡管現在處于行業調整期，但投融資機構還是對光伏行業信心滿滿，最近國內權威證券機構從技術角度出具了一份報告，分析了未來光伏組件的技術趨勢，并繼續推薦投資者關注光伏。

雙玻單面組件

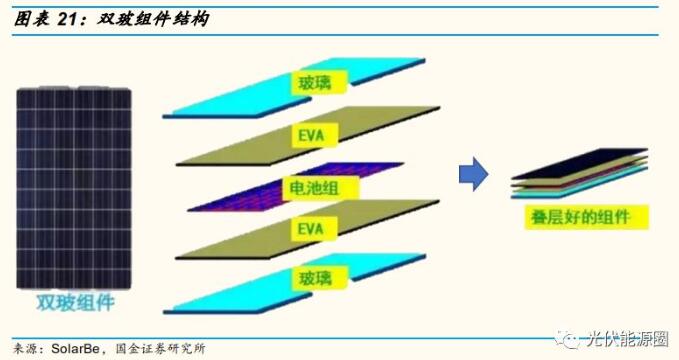

雙玻組件由兩塊鋼化玻璃、EVA膠膜和太陽能電池片經過層壓機高溫層壓組成復合層。它包括由上至下依次設置的鋼化玻璃層、材料層（PVB、PO、EVA 或離子聚合物）、單晶或多晶電池組層、材料層、鋼化玻璃層。

各項性能優，適用范圍廣

各項性能均改善，適用范圍顯著擴大。由于雙玻組件采用雙玻璃壓制而成，其耐候性、發電效率都優于傳統組件，尤其是對于分布在濕度較高、酸雨或鹽霧較大地區的光伏電站、農業大棚光伏電站、大風沙地區光伏電站，雙玻組件優勢更加顯著：

透水率為零，衰減率、效率、壽命同步優化。單玻組件的背板材料是一種有機材料，水汽可以穿透背板導致 EVA 樹脂快速降解，其分解產物含醋酸，醋酸會腐蝕光伏電池上的銀柵線、匯流帶等，使組件的發電效率逐年下降。而玻璃的零透水率使組件的電量損耗減少，發電效率提升，衰減率下降約 0.2 個百分點，壽命延長 5 年達到 30 年左右。

機械性能良好，發電穩定可靠。玻璃的耐磨性、絕緣性、防水性以及承載力都優于背板，減少組件局部隱裂等問題，使組件發電更穩定可靠。此外，雙玻組件的防火等級由傳統組件的 C 級升到 A 級，防火性能顯著提高。

熱容量大，減少熱斑效應。雙玻組件自身的熱容量較大，與普通組件相比其溫升速率較小，更不易受冷熱沖擊的影響。且玻璃與背板的熱擴散系數相差 7 倍以上，采用雙玻組件可以很好地解決組件散熱問題，減少熱斑損傷。

無鋁框設計，有效解決 PID。雙玻組件采用無框設計，沒有鋁框便無法建立導致 PID 發生的電場，大大降低了發生 PID 衰減的可能性。

衰減低壽命長，發電量增幅超 20%

雙玻組件憑借更低衰減率可使發電量增長 3%左右，但玻璃替代背板后透

光量增加帶來功率損失，因此雙玻組件綜合發電量增益約 1%：

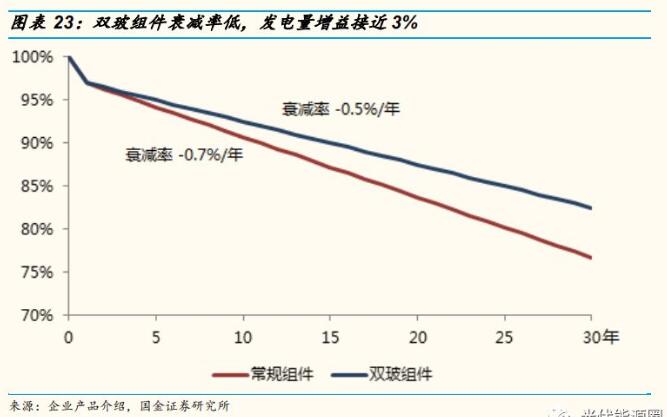

增益：低衰減率貢獻發電量增幅 3%。由于雙玻組件的衰減率比單玻組件降低約 0.2 個百分點，相同發電條件下，雙玻組件的發電量較之傳統組件會提高 3%。

損失：透光量增加，損失功率 2%。由于 EVA 膠膜是透明的，沒有白色的背板反射電池片間的漏光，使得在電池中產生光電效應的光量因透光較高而降低，組件會有至少 2%以上的功率損失。而使用白色EVA 做后側的封裝材料會出現白色 EVA 溢膠遮擋電池片的現象，無法完美解決功率損耗問題。此外，雙玻組件的封邊方式會影響抗水器的功能，失去鋁框保護后對風壓的耐受度也會受到一定影響。

雙面電池組件

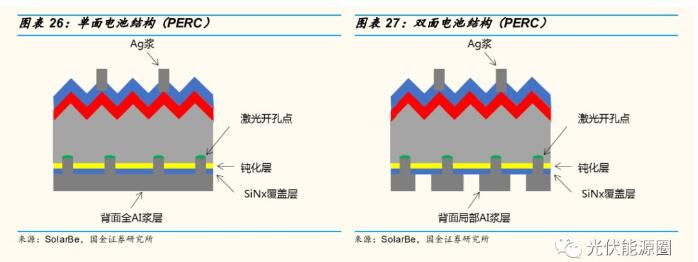

雙面電池背面采用鋁漿印刷與正面類似的細柵格，背面由全鋁層覆蓋改為局部鋁層。背面的入射光可由未被 Al 層遮擋的區域進入電池，實現雙面光電轉換功能，相當于增加了電池受光面積, 從而增加發電量。與單面雙玻組件類似，雙面發電組件背面也采用玻璃或透明背板進行封裝，優化組件性能的同時增加背面透光量。

與單面雙玻組件相比，雙面雙玻組件在零透水率、優良機械性能、少熱斑損傷、低 PID 概率等優勢的基礎上，性能與適用性進一步加強：

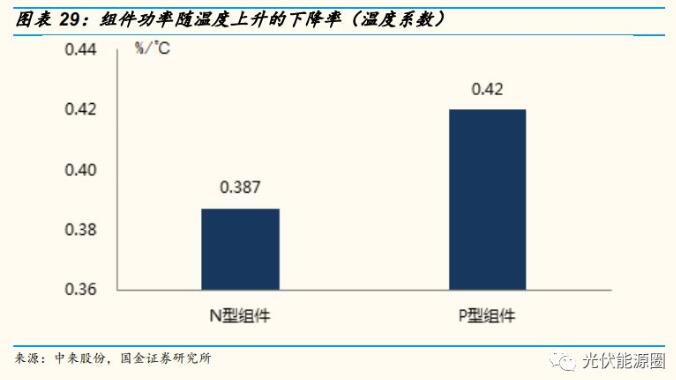

工作溫度低，降低功率損失。溫度會對太陽能晶硅電池的開路電壓、短路電流、峰值功率等參數產生影響，溫度升高 1℃，峰值功率損失0.35% ~ 0.45%。雙面電池的背面是高透光的 SiNx材料，紅外光線可以穿透電池，不被電池吸收，正常工作下的溫度較常規組件低 5~9℃，減少功率損失。

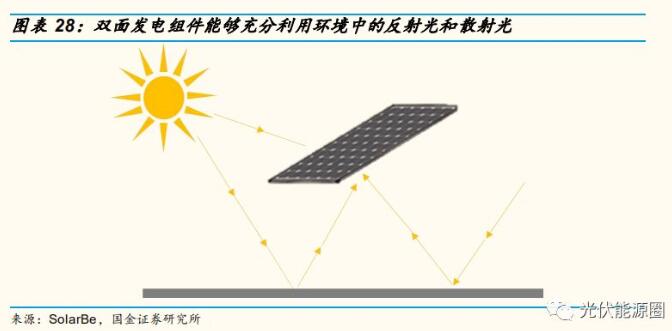

可垂直安裝，適用范圍增廣。在理想的安裝傾角、距地高度以及地面反射率下，雙面發電組件能夠充分利用環境中的反射光和散射光發電。因此，除傳統安裝方式外，雙面發電組件還可以垂直安裝，適用于圍欄、太陽能幕墻、高速公路隔音墻、采光型農業大棚等場合。

雙面發電，發電量增益 5%~30%

系統層面，發電量增益 5%~30%。雙面電站系統的性能主要受系統設計及安裝環境的影響。在同等標稱峰值功率、安裝地點的情況下，雙面發電組件發電量增益 15%~20%；增加組件高度及地面反照率后增益可達30%；

使用斜單軸或追蹤設備后增益甚至可達 50%以上。

電池背面效率略低于正面，背面透光導致正面效率略降：由于激光開孔點仍然需要柵格來疏導光生電流，故電池背面大部分區域仍覆蓋了Al/Ag 漿，且鋁柵格導電性不如銀柵格，故鋁柵線較寬，背面覆蓋率高達 30%~40% ， 因 此 背 面 可 吸 收 光 線 的 區 域 有 限 ， 轉 化 效 率（10%~15%）明顯低于正面（20%以上）。同時，由于背面由全 Al 層改為局部覆蓋，透光量增加，電池正面效率可能會下降 0.2-0.5%。

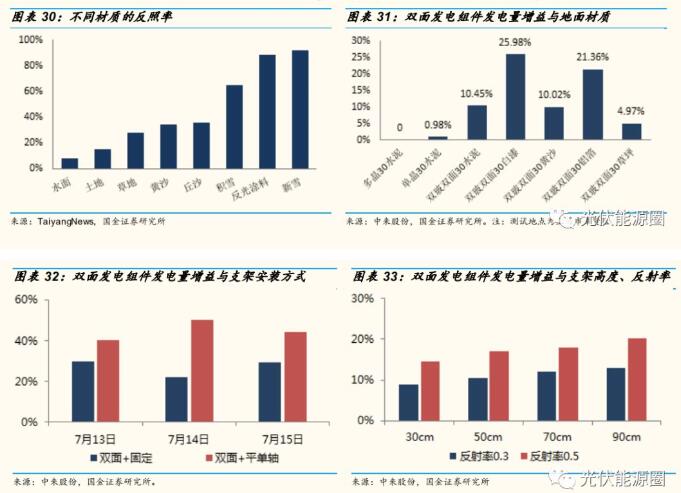

發電增益受反射背景、組件朝向、安裝角度、離地高度的影響：雙面發電組件安裝角度可從 0°到 90°，角度越大較常規組件發電量增益越多；配合跟蹤軸等追蹤設備后發電量增加顯著；背景顏色越淺，背景反射率越高，發電量提升越多；離地高度越高，組件與地面之間的空間越大，則組件背面可接收的周圍反射面越大，發電量越多。

半片電池組件

電流減半降低工作溫度，特殊串并結構減少遮擋損失

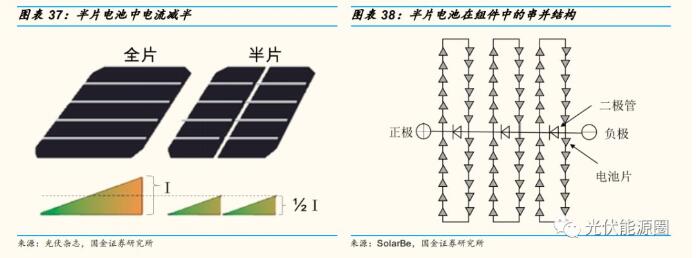

半片電池技術使用激光切割法沿著垂直于電池主柵線的方向?qū)��?biāo)準規格電池片(156mmx156mm)切成相同的兩個半片電池片(156x78mm)后進行焊接串聯。為了與整片電池構成的組件在電氣參數上一致，應在組件內部進行電池片的串并聯。一種可能的連接方式為：每 20 片半片串聯，與另外一串20 個半片并聯，再整體與第二個這種并聯體串聯，再與第三串串聯，仍舊使用三個旁路二極管。

由于太陽能晶硅電池電壓與面積無關，而功率與面積成正比，因此半片電池與整片電池相比電壓不變，功率減半，電流減半。

兼顧支架與土地利用率的同時，減少遮擋造成的發電量損失。常規光伏組件安裝在光伏電站上進行組件陣列排布時，通常有縱向排布與橫向排布兩種方式�？v向排布組件的優點是安裝方便、支架利用率高、占地面積較小，缺點是在早晚陰影、灰塵、水漬、積雪等造成遮擋時，縱向排布的組件發電量損失比橫向組件更多。半片組件憑借其特殊的并串結構，可以使組件在縱向排布提高支架與土地利用率的同時減少陰影遮擋造成的發電量損失。

工作溫度下降，熱斑幾率降低。由于減少了內部電流和內損耗，組件及接線盒的工作溫度下降，熱斑幾率及整個組件的損毀風險也大大降低。在組件戶外工作狀態下，半片組件自身溫度比常規整片組件溫度低 1.6℃左右。

電阻損耗減少 75%，功率增加 5~10W

電流減半，電阻損耗降低，功率提升 5~10W。將電池片切半進行焊接串聯，使得其電流降為原來的 1/2，因此其電阻損耗就下降到原來的 25%（P=I2R）。得益于損耗功率的降低，填充因子與轉換效率有所提升，比同版型 120 片組件功率提升 5-10W(+2%~4%)甚至更高。

工作溫度低，減少溫升帶來的功率損耗。半片組件戶外工作溫度比常規組件低 1.6℃左右，按照組件功率溫度系數-0.42%/℃計算，同等條件下半片組件比整片組件功率輸出高 0.672%（按普通組件功率 280W 的估算，功率提高 1.88W）。

多主柵電池組件

技術逐漸成熟，組件可靠性提升

從金屬電極遮擋電池減少有效受光面積，以及柵線材料銀價格較高的角度考慮，柵線應越細越好。然而，柵線越細、導電橫截面積越小、電阻損失越大。此外，組件內電池片之間由焊帶與主柵相連，柵線的改動還涉及焊接工藝變化，因此柵線的設計需要在遮光、導電性及成本之間取得平衡。

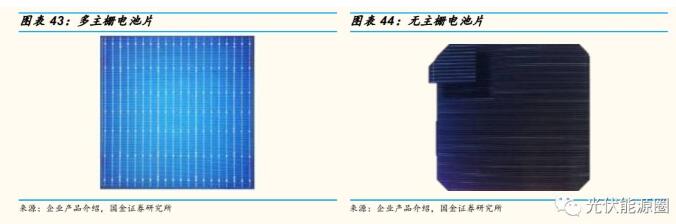

近年來，隨著硅片尺寸變大、網印技術改進、硅片成本下降導致正極銀漿成本占比增加，多主柵技術難度越來越小而性價比日漸提升，多主柵(Multi-Busbar，MBB)甚至無主柵電池的市占率逐步提升，2017 年起部分大廠開始推出多主柵電池片，預計未來將逐步成為主流。

組件可靠性提升。由于柵線密度增大，間隔小，即使電池片出現隱裂、碎片，多主柵電池功損率也會減少，仍能繼續保持較好的發電表現。同時，焊接后焊帶在電池片上的分布更為均勻，分散了電池片封裝應力，從而提升了電池片的機械性能。

降電極電阻與遮擋，組件功率提升 5-10W

多主柵電池片大多采用9/12 條柵線設計，增加了柵線對電流的收集能力，同時有效地降低了組件工作溫度，提高組件長期發電性能，組件效率可提高2.5%，功率可提升5-10W。

電池內柵線密化，電阻損耗降低。雖然電極變細使串聯電阻提高，但多主柵技術通過增加?xùn)啪�的數量，將柵線密化，減小了發射區橫向電阻；通過增加?xùn)啪�橫截面積（減小柵線寬度，增加?xùn)啪�高度），減小了導線電阻。每條主柵線承載的電流變少，電流在細柵上的路徑變短，功率損耗得到有效降低。

有效受光面積增大。更細更窄的主柵設計有效地減少了遮光面積，有效受光面積增大。多主柵電池與 5BB 電池相比遮光面積大約減少 3%。

圓形焊帶的二次光反射效應增加電池光的吸收利用率。使用傳統扁平/方型焊帶時，焊帶上方的入射光基本被反射損失掉，而圓形焊帶上方的入射光經過玻璃二次反射可被電池片有效吸收利用，從而提高光生載流子的收集率。

疊片電池組件

采用無主柵設計，電池交疊互聯無焊帶

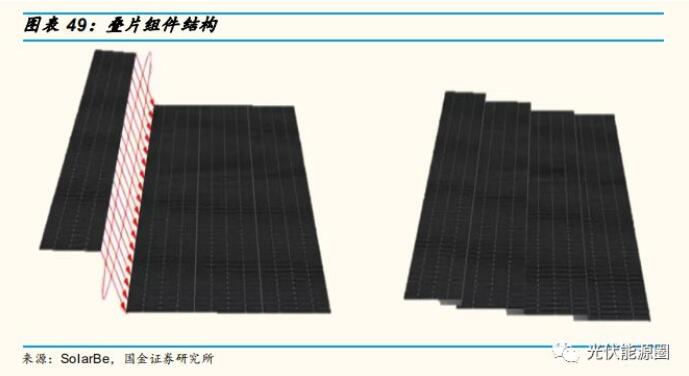

疊片電池組件技術將電池片切割為 4-5 份小片，再將電池正反表面的邊緣區域制備成主柵，然后使前一片電池的前表面邊緣與下一片電池的背表面邊緣互聯。這樣的設計使得電池片以更加緊密的方式互相連接，電池間縫隙降到最低，邊緣甚至稍微重疊。疊片組件技術采用整體無主柵設計，通過一種類似導電膠的方式將電池以串并聯結構緊密排布，省去了焊帶焊接。

疊片技術采用無主柵設計，降內耗提功率的同時大幅度降低了反向電流對組件產生熱斑效應的影響，提高了組件的機械性能。

解決熱斑問題，抗裂能力增強。由于疊片組件獨特的排列方式，降低了焊帶電阻對組件功率的影響，保證了組件封裝過程中的最小功率損失，降低了反向電流對于組件產生熱斑效應的影響。疊瓦組件特有的柔性連接，可以****程度地減少由于組件運輸與現場安裝可能帶來的電池片隱裂，控制隱裂延展。

適用于高緯度及土地集約等高遮擋地區。與其他常規組件比，疊片組件在部分遮光條件下?lián)p耗功率更低，因此更適合于高緯度地區、土地集約項目以及分布式項目等。

可放電池片數量增加13%，組件功率可提升15-20W疊片技術通過交疊電池小片，實現無電池片間距，在同樣面積下可以放置更多的電池片，從而有效擴大了電池片受光面積，發電增益可達18.5%，組件效率可提升到18.81%，遠高于半片、多主柵等組件技術：密度大，省空間，同版型組件可放置電池片數量增加 13%。2017年主流的疊瓦版型是將 1 片常規尺寸的電池片（156mm 邊長）切成5小片，34小片串聯成為一串，2串串聯后再并聯形成一個組件。組件中，電池片總面積相當于68片156mm×156mm電池，組件面積相當于60片156mm×156mm電池的版型，其尺寸為1623mm×1048mm×40mm，即同版型組件中電池片數量增加 13.3%。

采用無主柵設計，減少金屬柵線遮光面積。疊片電池的無主柵設計減少了金屬柵線遮光面積，提高組件輸出功率。

串并結構減少內阻，降低遮光影響。疊片組件特殊的串并結構降低了組件內阻與內部功耗。并聯電路設計使疊瓦組件功率下降與陰影遮蔽面積呈線性關系，與其它常規組件相比在部分遮光的條件下表現更好。
